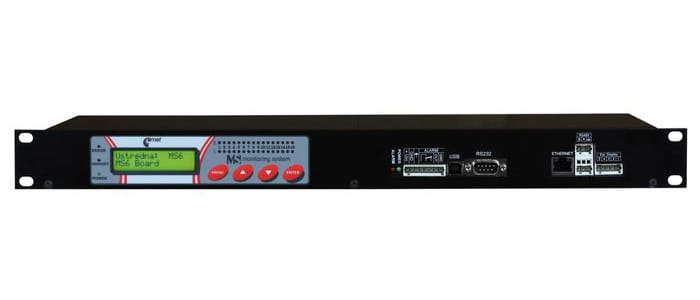

Registrador de datos para bastidor

La solución completa para el control de temperatura, humedad y otros valores. Para el montaje en bastidor de 19" - unidad de bastidor 1U. Permite montaje en módulo de relés salida opcional MP050 con 16 relés- véanse accesorios opcionales.

Los registradores de datos están diseñados para la medición,registro, evaluación y posterior procesamiento de las señales eléctricas de entrada, las cuales están sujetas a cambios relativamente lentos (> 1s). En conjunto con los sensores y transductores apropiados son adecuados para el control de cantidades físicas.

El dispositivo incluye certificado de calibración trazable con trazabilidad metrológica certificada de etalones basada en requisitos de la norma EN ISO / IEC 17025. La hoja de calibración se carga siempre como módulos.
Si la configuración definida de las salidas lo requiere, el certificado de calibración demuestra las entradas de calibración de acuerdo a la configuración requerida- más de un rango por cada una de las 16 entradas.

código

MS6-Rack
Garantía

3 años

On request

Send request

Datos técnicos

Valor Medido

Temperatura

Humedad relativa

Valores contados (punto de rocío...)

Corriente

Voltaje

Dos estados binarios

Frecuencia

Resistencia

Registro de eventos

Capacidad total de memoria 2MB (hasta 480 000 valores)

Tipo de memoria interna SRAM, respaldada con batería de litio

Modos de registro de datos no cíclico - el registro se detiene después de llenar la memoria cíclica - la memoria de datos antiguos se sobreescribe con los datos nuevos

Intervalo de registro de datos ajustable individualmente para todas las entradas de canales desde 1 segundo a 24 horas

Reloj en tiempo real año, año bisiesto, mes, día, hora, mu¡inuto, segundo, respaldado con batería de litio

Resolución del convertidor AD (canales analógicos) 16 bits, duración de conversión de aprox. 60ms/canal

Velocidad de comunicación 9600, 19200, 57600, 115200 Bd, 230400* Bd (* aplicable para USB, Ethernet)

Alimentación 24Vdc, consumo del propio registrador de datos aprox. 80 mA

Rango de temperatura de funcionamiento 0 a +50°C

Dimensiones 483 x 190 x 44 mm (W x D x H) - una unidad de bastidor 1U

Protección IP20

Peso aproximadamente 800 g

Garantía 3 años

Parameters of configurable inputs

Descarga

Características

El dispositivo permite:

medir y procesar, de 1 a 16 señales de entrada
adquirir registro cronológico autónomo de los valores medidos
crear estados de alarma
realizar otras acciones basadas en las alarmas creadas (indicación audible, visual, control de salidas de relé, envío de mensajes SMS, control del marcador telefónico, envío de mensajes a través de varios protocolos de la interfaz Ethernet, etc.)
monitorizar valores y estados medidos en línea
configuración independiente de histéresis, retraso (para cada canal por separado)
configurar hasta cuatro condiciones de alarma (para cada canal por separado)

>Aplicaciones:

Gestión de edificios: Nuestros instrumentos que miden la temperatura, humedad, presión atmosférica y CO2, son una parte integral de estas soluciones líderes en la industria.

Centros de datos, salas de servidores: Monitorización de temperatura y humedad, monitorización de centros de datos, soportes RACK, incluidos informes de estado de inundaciones, apertura / cierre de puertas (ventanas), movimiento, humo. Monitorización de SNMP, alarmas remotas por correo electrónico y Syslog.

Registro de temperatura, dióxido de carbono (CO2) y otros parámetros críticos en el contexto de las regulaciones GLP o GMP.

Industria y producción: monitorización de temperatura y humedad en alimentos, productos farmacéuticos, aeroespacial, etc.

Industria alimentaria - Monitorización de procesos críticos de acuerdo con el estándar HACCP con la posibilidad de notificación inmediata de eventos imprevistos que podrían conducir a la degradación de los productos.

Registro y seguimiento de procesos, registro de diversos parámetros.

Opciones de conectividad comunes:

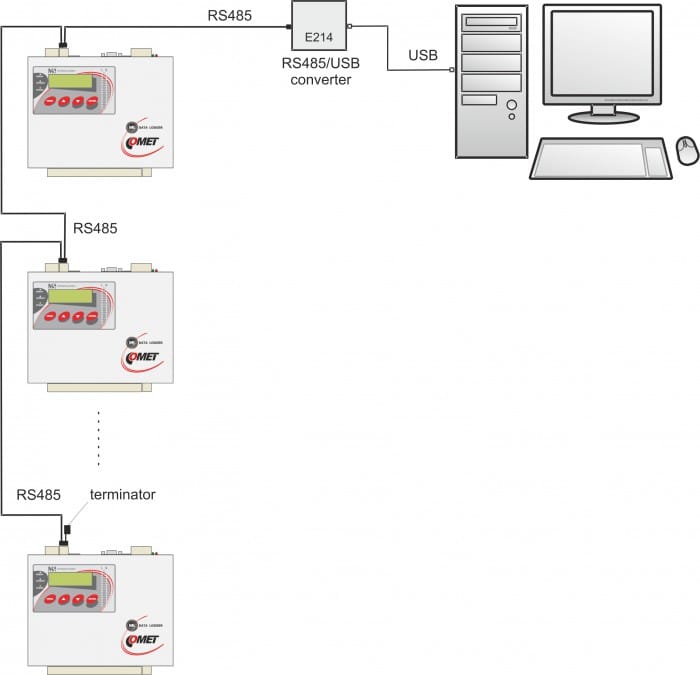

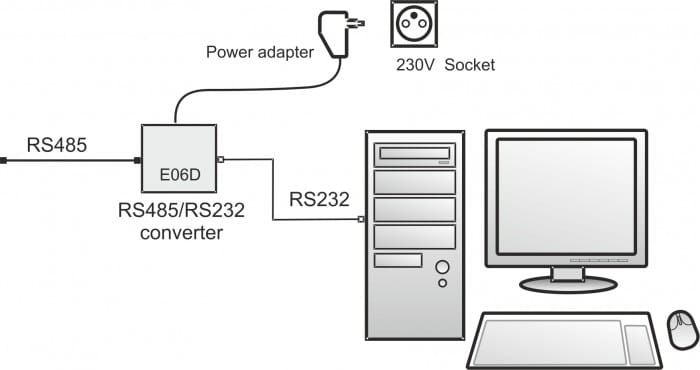

El sistema de monitorización MS se puede configurar para casi cualquier aplicación de medición deseada. Los sensores se pueden conectar al registrador de datos en una conexión tipo estrella; así como también en serie. La combinación de ambas también es posible. El sistema de monitorización MS se caracteriza por una amplia gama de interfaces de comunicación tales como RS232, RS485, USB, Ethernet y GSM o módem GPRS. Gracias a los enrutadores Wi-Fi, varios sistemas de medición MS pueden conectarse de forma inalámbrica a una red.

Parámetros y rangos de medición, de las entradas configurables MS6D

Los sistemas de monitorización MS6xx están equipados con 16 entradas universales libremente programables. Cada una de ellas se puede ajustar a la señal de entrada de acuerdo con la siguiente tabla. El sistema de monitorización es, por lo tanto, muy flexible y ofrece facilidad de uso. La entrada RS485 debe pedirse por separado si desea utilizar la interfaz de comunicación Modbus o Advantech.

Valores Medidos		Rango	Precisión	Nota
corriente	DC	4 a 20 mA	±0.1% FS (±0.02mA)	Es posible conectar sensores pasivos (alimentados por el sistema de monitorización) o un sensor activo con su propia fuente de alimentación. Resistencia de entrada, de aproximadamente 110 ohmios.
voltaje	DC	-10V a +10V	±0.1% FS (±10 mV)	resistencia de entrada, de aproximadamente 10MOhms
		-1V a +1V	±0.1% FS (±1 mV)
		-100mV a +100mV	±0.1% FS (±100 uV)
		-18mV a +18mV	±0,1% FS (±18 uV)
resistencia	medición de resistencia de dos hilos	0 a 300 Ohms	±0.1% FS (±0.3 Ohms)	la corriente de medición es un pulso de aproximadamente 0.8 mA @ 50ms
		0 a 3000 Ohms	±0.1% FS (±3 Ohms)	el voltaje de medición es un pulso de aproximadamente 0.5mA @ 50ms
		0 a 10000 Ohms	±0.1% FS (±10 Ohms)	la corriente de medición es un pulso de aproximadamente 0.1mA @ 50ms
sondas de temperatura Pt y Ni	Ni1000	-50°C a +250°C	±0.2°C (-50°C a 100°C)	Ni1000/6180 ppm, conexión de dos hilos
			±0.2% MH (100°C a 250°C)	la corriente de medición es un pulso de aproximadamente 0.5mA @ 50ms
	Pt100	-200°C a +600°C	±0.2°C (-200°C a +100°C)	Pt100/3850 ppm, conexión de dos hilos
			±0.2% MH (+100°C a +600°C)	la corriente de medición es un pulso de aproximadamente 0.8mA @ 50ms
	Pt1000	-200°C a +600°C	±0.2°C (-200°C a+100°C)	Pt1000/3850 ppm, conexión de dos hilos
			±0.2% MH (+100°C až +600°C)	la corriente de medición es un pulso de aproximadamente 0.5mA @ 50ms
termopar	K (NiCr-Ni)	-200°C a 1300°C	±0.3% MV + 1.5°C*	linealizado, con compensación de unión fría, el registrador de datos debe colocarse en la posición de trabajo recomendada
	T (Cu-CuNi)	-200°C a 400°C
	J (Fe-Co)	-200°C a 750°C
	S (Pt10%Rh-Pt)	0 a 1700°C
	N (NiCrSi-NiSiMg)	-200°C a 1300°C
	B (Pt30%Rh-Pt)	100°C a 1800°C	±0.3% MV+1.0°C (300°C a 1800°C)	linealizado, sin compensación de unión fría
termistor	NTC con fórmula seleccionable	hasta la resistencia máxima del termistor 11 000 ohmios	según el rango de resistencia utilizado (ver medición de resistencia)	las mismas características para todos los termistores conectados
				ajustes predeterminados: R25=2252Ω, R80=282.7Ω
señal binaria	contacto sin potencial	señal binaria		voltaje de entrada para el estado "L" (IN-COM) < 0.8 V
				voltaje de entrada para el estado "H" (IN-COM) > 2 V
	colector abierto			resistencia de contacto cerrado para el estado "L" (IN-COM) < 1 kOhms
	niveles de voltaje			resistencia de contacto cerrado para el estado "H" (IN-COM) > 10 kOhms
				duración mínima para la detección del cambio: 200ms
RS485	entrada para señal serie RS485	bajo pedido		la entrada sirve para leer desde dispositivos compatibles con el protocolo ModBus RTU o Advantech
				conectada a terminales al lado de los terminales para los canales 15 y 16
				la entrada puede funcionar con 16 dispositivos
				Aislada galvanicamente.

Principales características:

● software configurable o entradas modulares para sensores de temperatura Pt y Ni, termopares y termistores, tensión y corriente, eventos de dos estados, frecuencia y pulsos, resistencia, sensores con salida RS485

● memoria para 500 000 registros con descarga automática en PC

● indicación de alarma a través de sirena integrada, correo electrónico, SMS y salida de dos estados para controlar otros dispositivos

● software para análisis de datos en PC

● interfaz de comunicación USB, RS232, relés, RS485 (Modbus RTU), ETHERNET (Modbus TCP, SOAP, etc.)

Accesorios opcionales

Pt1000TG8/0, sonda de temperatura
